射出成形: コスト、表面仕上げ、欠陥、インサートとオーバーモールド、QC

射出成形プラスチック市場: 規模、成長、そしてその原動力

の 射出成形プラスチック市場 は世界経済における最大の製造部門の 1 つです。およその価値 2023 年に 3,850 億ドル 、年間平均成長率約 4.5 ～ 5.0% で、2030 年までに 5,100 ～ 5,300 億ドルに達すると予測されています。射出成形は、世界の全プラスチック加工量の約 32% を占めており、他の単一の成形方法よりも多く、自動車部品や医療機器から家庭用電化製品、パッケージング、建設ハードウェアに至るまで、ほぼすべての製品カテゴリーに関与しています。

の geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

の five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

プラスチック射出成形金型のコストはいくらですか?

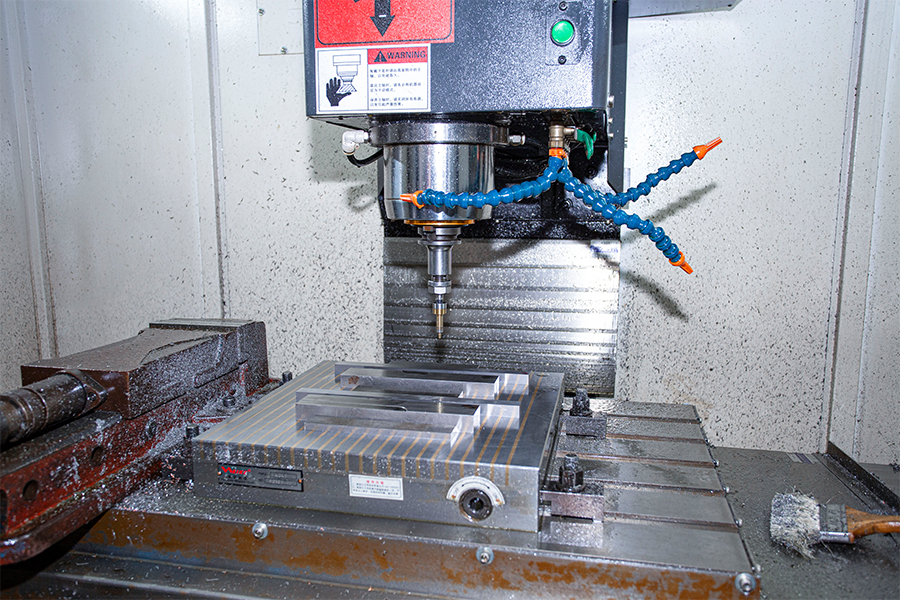

金型コストは射出成形プロジェクトにおける最も重要な先行投資であり、設計が所定の生産量で商業的に実行可能かどうかを最も多く決定する数値です。 プラスチック射出成形金型のコストはいくらですか 部品のサイズ、幾何学的複雑さ、キャビティの数、鋼グレード、国内で製造されるか海外で製造されるかによって異なります。

実用的な参照フレームワークとして:

• シンプルなプロトタイプまたはブリッジツール (シングルキャビティ、軟鋼またはアルミニウム、ショット寿命に制限あり): 1,500 ～ 5,000 ドル (オフショア)。 5,000～15,000ドル（米国/EU国内）
• シンプルな制作ツール (シングルキャビティ、P20 または H13 スチール、ショット寿命 500k): 3,000 ～ 8,000 ドル (中国オフショア)。 12,000～30,000ドル（国内）
• 中程度の複雑さの制作ツール （シングルキャビティ、サイドアクション、複数のリフター、テクスチャードサーフェス）：$8,000～$20,000（オフショア）。 25,000～80,000ドル（国内）
• 複雑性の高いマルチキャビティツール (4 ～ 16 個のキャビティ、ホット ランナー システム、厳しい公差): 20,000 ～ 100,000 ドル (オフショア)。 80,000～500,000ドル（国内）
• 大型の自動車または家電ツール (単一キャビティ、非常に大きな部品、複雑な形状): 50,000 ～ 200,000 ドル (オフショア)。 150,000～800,000ドル（国内）

の largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

コストに関する議論で見落とされがちな重要な点: 部品ごとの償却原価 工具の総コストを生産量で割った値は、工具の絶対数よりもはるかに重要です。 50,000 個の部品を製造する 50,000 ドルのツールでは、部品あたり 0.10 ドルのコストが追加されます。 10,000 個の部品を生産すると、1 個あたり $5.00 が追加されます。少量の場合、部品あたりの工具コストは、材料と成形の合計コストを超えることがよくあります。そのため、一定の数量のしきい値未満では、短期生産の代替品 (ソフト 工具、3D プリント 工具、機械加工プロトタイプ) が経済的に合理的です。

射出成形の表面仕上げ: グレード、規格、およびそれらに影響するもの

射出成形表面仕上げ は、標準化されたグレーディング システムを使用して指定されます。最も一般的なのは、北米では SPI (プラスチック産業協会) 仕上げ規格、ヨーロッパとアジアでは VDI 3400 規格です。 2 つのシステムは同じ範囲の表面品質に対応しますが、使用するスケールが異なるため、変換基準がなければ直接交換できません。

の SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1、A-2、A-3 — ダイヤモンド研磨された高光沢の表面。光学レンズ、化粧品パッケージ、透明カバーなどに使用されます。 Ra 値は 0.012 ～ 0.025 μm まで。硬化鋼 (H13 または S136) と、かなりの加工後の研磨時間が必要です。
• SPI B-1、B-2、B-3 — 半光沢のグリットペーパー研磨。家庭用電化製品の筐体、家電パネル、外観は重要だが光学的な透明性は重要ではない一般的な商用コンポーネント。 Ra ~0.05 ～ 0.40 μm。
• SPI C-1、C-2、C-3 — マット、ストーン、またはヤメ布仕上げ。産業用部品、自動車のボンネット下の部品、内装構造部品。 Ra ~0.40 ～ 1.60 μm。
• SPI D-1、D-2、D-3 — サンドブラストテクスチャー、鈍いから粗いマット。滑り止めを必要とする部品、農業機器、公共住宅。 Ra ~0.80 ～ 3.20 μm。

鋼の表面仕上げを超えて、達成可能な部品表面は、材料の選択、溶融温度、射出速度、金型温度の影響を受けます。高光沢仕上げには、より高い金型温度 (研磨されたスチール表面の複製が向上します)、遅い充填速度 (せん断による曇りを低減します)、および低い溶融粘度および良好な流動性を備えた材料が必要です。 ABS および PC/ABS ブレンドは高光沢の表面をよく再現します。ガラス入りグレードでは、冷却中に樹脂がガラス繊維の周囲で収縮するため、ガラス繊維がわずかに突き出るため、スチールをいくら研磨しても除去できない表面が生成されます。

酸エッチング (Mold-Tech および同等のシステム) または EDM (放電加工) によるテクスチャは、ドラッグ マークなしで部品を取り出すことができる適切な抜き勾配角度で指定する必要があります。標準的なルールは、 テクスチャ深さ 0.025 mm ごとに 1° の追加抜き勾配 — 深い革粒子のテクスチャーでは、排出時の表面の破れを防ぐために、重いテクスチャーの表面に 3° 以上の抜き勾配を必要とします。

射出成形における焼け跡: 原因、診断、および除去

射出成形時の焼け跡 成形品の表面に暗褐色、黒色、または焦げた変色として現れます。通常、キャビティを充填する最後の点、または閉じ込められた空気が逃げられない場所に発生します。これらは射出成形の最も一般的な欠陥の 1 つであり、その位置から金型の流れのパターンや通気条件に関する特定の情報が明らかになるため、最も有益な欠陥の 1 つです。

の Diesel Effect

の most common mechanism behind burn marks is the ディーゼル効果 : メルト フロントがキャビティを通って前進し、その前の空気を圧縮すると、空気は断熱的に加熱されます。これはディーゼル エンジンの圧縮着火と同じメカニズムです。メルト フロントが到達する前に圧縮空気が通気孔から逃げられない場合、空気の温度は 300 ～ 400°C 以上に上昇し、ほとんどのエンジニアリング熱可塑性プラスチックが劣化して炭化するのに十分です。火傷跡は、エアポケットが閉じ込められた正確な位置に形成されます。

根本原因と解決策

• 不十分な通気: の most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• 過剰な射出速度: 充填速度が高いと、適切な通気口からでも空気が逃げるよりも早く空気が圧縮されます。解決策: 充填の最後の 20 ～ 30% で射出速度を下げます (一定速度ではなく速度プロファイル)。充填時間が成形品の肉厚と流動長に対して適切な範囲内であることを確認してください。
• エアトラップの原因となるゲートの位置: 2 つのフロー フロントが出会い、ブラインド ポケットに空気が閉じ込められるようにゲートが配置されている場合、パーティング ラインでいくら通気しても役に立ちません。解決策: ゲートの位置を再設計するか、二次ゲートを追加して、ウェルド ライン/エア トラップの位置を通気可能な表面に変更します。
• バレル内の材料劣化: 焼け跡は、過剰な温度でデッドゾーンにある材料や樹脂の汚染によってバレルに発生することもあり、局所的な跡ではなく縞として部品に注入されます。これらは異なって見えます。流れの端にある個別のスポットではなく、ゲートから縞模様になっています。

ショートラン射出成形: 少量生産が正しい答えである場合

ショートラン射出成形 少量射出成形またはブリッジ射出成形とも呼ばれるは、サイクル レートと寿命を最大化するのではなく、初期費用を最小限に抑えるように特別に設計されたツールを使用して、通常数百個から 10,000 ～ 25,000 個の部品に及ぶ生産工程を指します。これは、3D プリンティング (複雑な形状の場合は 100 個未満の部品で経済的) と完全生産射出成形 (ほとんどの用途で 25,000 ～ 50,000 個以上の部品で経済的) の間の生産スペースを占めます。

の enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

短期成形は次のような場合に正しい選択です。完全な生産ツールを投入する前の市場検証。リードの長い生産工具の製造中にブリッジの生産を行う。総需要がハードツールへの投資に見合わないレガシー製品の交換部品。最終承認前に設計変更が行われる可能性が高い医療機器開発における臨床試験または規制試験の数量。

の key process discipline in short-run molding is アルミニウム工具の設計 : 非常に鋭い内部コーナーを避け (アルミニウムの応力集中は硬化鋼よりも影響が大きくなります)、サイドアクションを可能な限り最小限に抑え (各アクションは摩耗面になります)、後付けするのではなく最初から適切な抜き勾配を設計します。短期間のツーリングを念頭に置いて設計された部品は、多くの場合、最小限の設計変更で生産ツーリングに移行できます。最初からハードツーリングを想定して設計された部品は、アルミニウムでは経済的にまったく再現できない場合があります。

インサート成形とオーバーモールディングの違い、用途、選び方

インサート成形とオーバーモールディングはどちらも、2 つ以上の材料を単一の成形部品に結合するプロセスですが、二次材料が何をカプセル化するか、およびプロセスの順序が根本的に異なります。理解する インサート成形とオーバーモールディングの違い は、複数材料の部品設計において適切なプロセスを選択するために不可欠です。

インサート成形とは何ですか?

で インサート成形 、プレフォームされたコンポーネント (最も一般的には、ネジ付き真鍮ナット、スチール ピン、電気接点、または打ち抜き金属ブラケットなどの金属インサート) が、射出前に金型キャビティに配置されます。次に、溶融プラスチックがインサートの周囲および上に射出され、プラスチックが固化するにつれてインサートをカプセル化します。その結果、金属インサートがプラスチック部品内に永久的かつ正確に配置され、プラスチックがインサートのアンダーカットまたは穴を通って流れ込み、引き抜きやトルク負荷に耐える機械的インターロックを形成する単一コンポーネントが得られます。

でsert molding is used wherever a plastic part needs the mechanical properties of metal at a specific interface — threaded connections that must withstand repeated assembly and disassembly, electrical terminals that require conductivity, bearing surfaces that require hardness the plastic cannot provide. The process eliminates secondary press-fit or ultrasonic insertion of metal inserts, which reduces assembly cost and improves pull-out strength consistency.

オーバーモールディングとは何ですか?

で オーバーモールディング 、事前に成形されたプラスチック基板 (最初のショットの部品) が 2 番目の金型に配置され、2 番目の熱可塑性材料 (通常はより柔らかい TPE、TPU、またはエラストマー) が基板の指定された表面の上および周囲に射出されます。 2 つのプラスチックは、その界面で化学的 (材料の適合性と加工条件による) または機械的 (噛み合う形状による) で結合します。

オーバーモールディングは、硬質ハウジング (電動工具、医療機器のハンドル、家庭用電化製品) にソフトタッチのグリップ表面を追加したり、2 色または 2 つの素材からなる美的コンポーネントを作成したり、硬質構造部品に準拠したシール機能を追加したり、硬質基板に振動減衰やクッションを統合したりするために使用されます。歯ブラシのハンドルのソフト グリップ、ハンドヘルド スキャナのゴム引きケース、手術器具のデュアル デュロメータ ハンドルはすべてオーバーモールドされたコンポーネントです。

主な違い: インサートモールドとオーバーモールド

の choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

プラスチック製造における品質管理: システム、方法、および重要なチェックポイント

プラスチック製造における品質管理 は、受入材料検証、工程内モニタリング、出荷部品検査の 3 つのレベルで動作します。各レベルはさまざまな故障モードに対応し、成形品が一貫して仕様を満たしているかどうかを判断する品質管理システムを形成します。

でcoming Material Control

樹脂の特性 (メルト フロー インデックス (MFI)、含水率、色、ロットのトレーサビリティ) は、生産を開始する前に材料の仕様に照らして検証する必要があります。公称仕様からの MFI の変動が ±10 ～ 15% あると、成形品の充填、沈み、および寸法の大幅な変動が発生する可能性があります。水分含有量は吸湿性材料にとって重要です。ナイロン、PC、PET、ABS は大気中の湿気を吸収するため、成形前に指定の水分レベル (通常は材料に応じて 0.02 ～ 0.15%) 未満まで乾燥させる必要があります。未乾燥の吸湿性樹脂を実行すると、スプレーマーク、気泡、分子量の低下が生じ、印刷機では修正できない欠陥が生じます。

で-Process Monitoring

最新の射出成形機は、キャビティ圧力、樹脂温度、射出速度プロファイル、冷却時間、型締力などのプロセス データをサイクルごとに取得します。主要なプロセスパラメータに適用される統計的プロセス制御 (SPC) は、欠陥の発生を引き起こす前にドリフトを特定します。キャビティ圧力センサー (金型に取り付けられた圧電トランスデューサー) は、金型内の充填および保圧状態に関する直接フィードバックを提供します。これは、バレル圧力のみよりも部品の品質とより確実に相関します。キャビティ圧力が確立されたプロセスウィンドウから逸脱するサイクルで生産された部品は、検査エリアに到達する前に部品分離器によって自動的に拒否される可能性があります。

出荷検査方法

• 寸法検査： 重要な寸法を測定する CMM (三次元測定機)。大量部品の 100% インライン検査のためのビジョン システム。手動測定により、少量での簡単な合格/不合格寸法を測定できます。
• 目視検査: 装飾部品は 100% 視覚的 (クラス A 表面、透明な光学コンポーネント)。工業用部品のAQLサンプリング。大量生産では、自動視覚検査システムが手動視覚検査に取って代わることが増えています。
• 機能テスト: スナップフィットアセンブリテスト、リークテスト（密閉コンポーネントの圧力減衰またはヘリウムリーク）、インサートの引き抜き力テスト、コネクタコンポーネントの電気的導通テスト。
• 材質の検証: 制限物質スクリーニング用の XRF (蛍光 X 線) (RoHS、REACH 準拠)。安全性が重要な用途における樹脂の同一性を確認するための FTIR 分光法。初品サンプルおよび定期生産サンプルに対する機械試験 (引張、衝撃)。

品質システムと認証

の quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
